Busch-Jaeger duo dimmer wit | ECO-DIM.05 + Busch-Jaeger Future Linear afdekplaat wit

Schrijf de eerste review

Artikelnr. Art.nr

66-100038

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Speciale prijs 47,80 Normale prijs 53,11

(incl. 21% btw)

Direct leverbaar

Gratis verzending vanaf €50
Voor 16u besteld, vandaag verstuurd!
Eerlijk advies van onze experts
30 dagen retourgarantie

Productbeschrijving

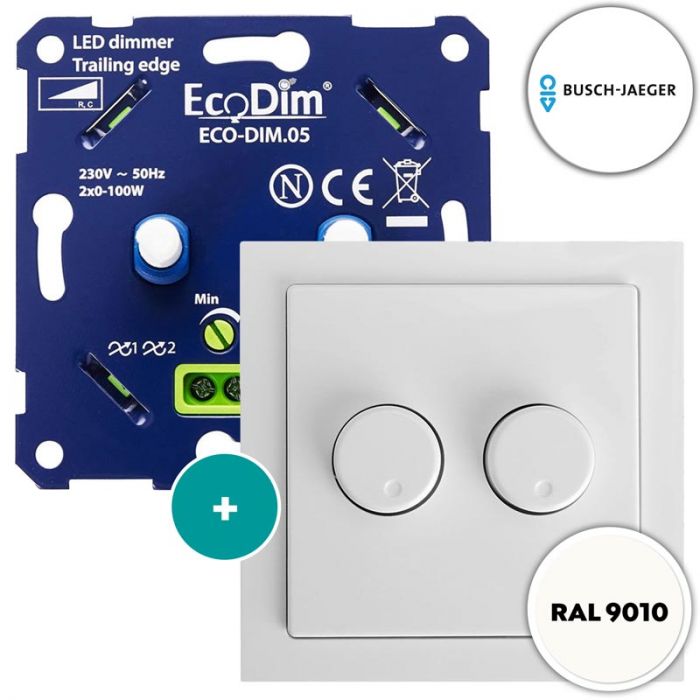

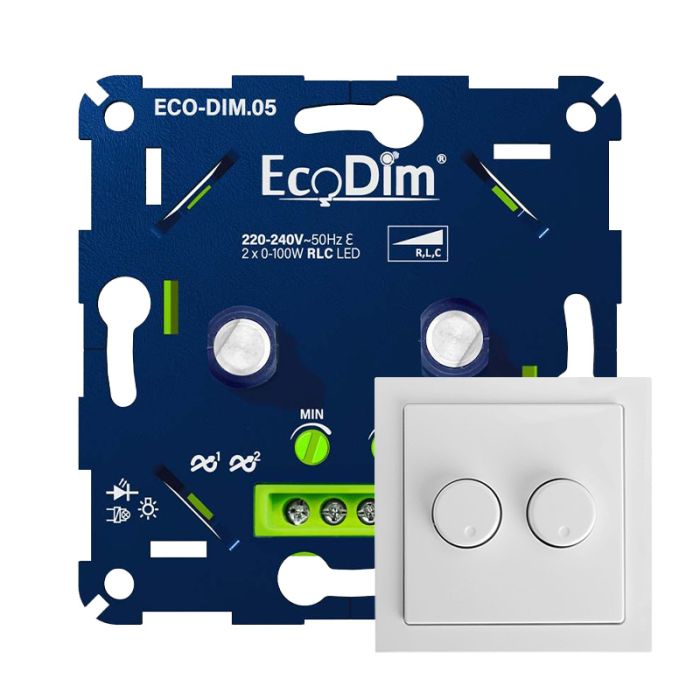

Busch-Jaeger duo dimmer wit | ECO-DIM.05 + Busch-Jaeger Future Linear afdekplaat wit

Deze duo dimmer wordt geleverd inclusief duo dimmerknop + centraalplaat + enkelvoudig raamwerk in Busch-Jaeger Future Linear stijl. Ook passend in de originele enkelvoudige en meervoudige raamwerken van Busch-Jaeger Future Linear.

Dit betreft geen origineel Busch-Jaeger product, omdat Busch-Jaeger simpelweg geen duo dimmers aanbiedt. Zo kan je toch een duo dimmer gebruiken, passend bij jouw andere Busch-Jaeger afdekmateriaal in huis.

Bestaande uit:

ECO-DIM.05 duo dimmer
Wit afdekmateriaal voor Busch-Jaeger Future Linear (raamwerk + centraalplaat + 2 dimmerknoppen)

Geschikt voor Busch-Jaeger Future Linear serie (55mm raamwerken).

Kleur: RAL9010 (zuiver wit)

Afmetingen afdekmateriaal:

Buitenmaat: 81*81*13mm (lxbxd)
Draaiknop: 2x 19mm diameter

De dimbaarheid van deze duo dimmer is uitermate goed, van 100% tot 0%, mits uiteraard de led lamp ook toereikend is. Verder beschikt de dimmer over bescherming tegen overbelasting en tegen stoorsignalen van buitenaf. Het dimmen gaat geheel geruisloos en de led lampen starten in het lage niveau zachtjes op. De dimmer beschikt over een handmatige MIN afstelling (tegen onstabiel licht in het lage niveau) en over een automatische MAX afstelling (tegen onstabiel licht in het hoge lichtniveau).

Uniek is de dimkwaliteit en brede toepasbaarheid van deze Busch-Jaeger Future Linear dubbele dimmer. Werkend met maar liefst 90% van alle led lampen in NL & BE. Geleverd incl. duidelijke Nederlandse handleiding.

Meer informatie over deze dimmer lees je op de pagina van de ECO-DIM.05.

Specificaties

EAN code	8719322374806
Merk	EcoDim
Aansluitvermogen LED	2 x 0-100W
Max. aansluitvermogen LED	2 x 100W
Aansluiting	2-draads
Artikelnaam fabrikant	ECO-DIM.05 + ED-10073
Dimtechniek	Fase afsnijding (RC)
Input (volt)	230V
Kleur afdekmateriaal	Wit
Lengte (mm)	81
Breedte (mm)	81
Inbouwdiepte (mm)	23,8
IP-waarde	IP20
Keurmerken	CE, RoHS
Garantie	2 jaar

Installatie

Deze dubbele led dimmer wordt geleverd met passend afdekmateriaal in de stijl van Busch-Jaeger Future Lineair.

Heb je al een Busch-Jaeger Future Lineair raamwerk in huis? Plaats dan het centraalplaatje + duo dimmerknop hierin. Heb je nog geen raamwerk? Dan kun je het meegeleverde raamwerk gebruiken.

Dikte van de as: 4mm in D-vorm

Smalle inbouwdoos of smalle opbouwdoos?

Dan is deze duo led dimmer ideaal, dankzij de kleine inbouwdiepte van 23mm.

Led dimmer aansluiten

L1: Stroomdraad (bruin)
Golfje met pijl erdoor 1: Schakeldraad (zwart) van lampengroep 1 (linker dimmer as)
Golfje met pijl erdoor 2: Schakeldraad (zwart) van lampengroep 2 (rechter dimmer as)

Dimbaarheid & Lichtstabiliteit instellen

Zet de lampengroep 1 aan door op de linker dimmer as te drukken.
Draai de dimmer as helemaal naar links (minimaal lichtoutput).
Blijft het licht in de laagste stand stabiel (geen geknipper)? Draai de linker MIN potmeter dan langzaam naar links voor een betere dimbaarheid.
Gaan de led lampen knipperen? Draai dan de linker MIN potmeter langzaam naar rechts, totdat het licht helemaal stabiel is. Dát is de beste dimbaarheid van deze groep led lampen.
Doe hetzelfde voor lampengroep 2 (rechter dimmer as, rechter MIN potmeter).

Led lampen en traditionele lampen op Led DUO dimmer

Alle type lampen kunnen op de duo dimmer worden aangesloten. Echter, gebruik géén 2 verschillende type lampen (capacitief en resistieve belasting) op 1 kanaal. Dit betekent dus geen traditionele (halogeen/gloei/spaar) lampen en led lampen door elkaar heen te gebruiken. Dit kan schadelijk zijn voor de led dimmer. Het is wel mogelijk om op één kanaal led lampen en het andere kanaal traditionele lampen aan te sluiten.
