Matter led dimmer module 250W | ECO-DIM.10 Matter
Niet op voorraad
Productbeschrijving
“Wil jij als eerste de Matter dimmodule in huis? Schrijf je nu (hierboven) in voor de voorraadnotificatie!”
✓ Matter over Thread gecertificeerd
✓ Geschikt voor meeste Matter domotica
✓ Spraakondersteuning via alle Matter ondersteunende spraakassistenten (o.a. Amazon Alexa, Google Assistant en Apple Siri)
✓ 0-250W LED
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX en Speed afstelling
✓ Bescherming tegen overbelasting & stoorsignalen
✓ Installatie met bestaande 2 draden (optioneel 3e/nuldraad aansluiten)
✓ Geschikt voor wisselschakeling met pulsdrukker
✓ Geruisloos dimmen
✓ Soft-start systeem

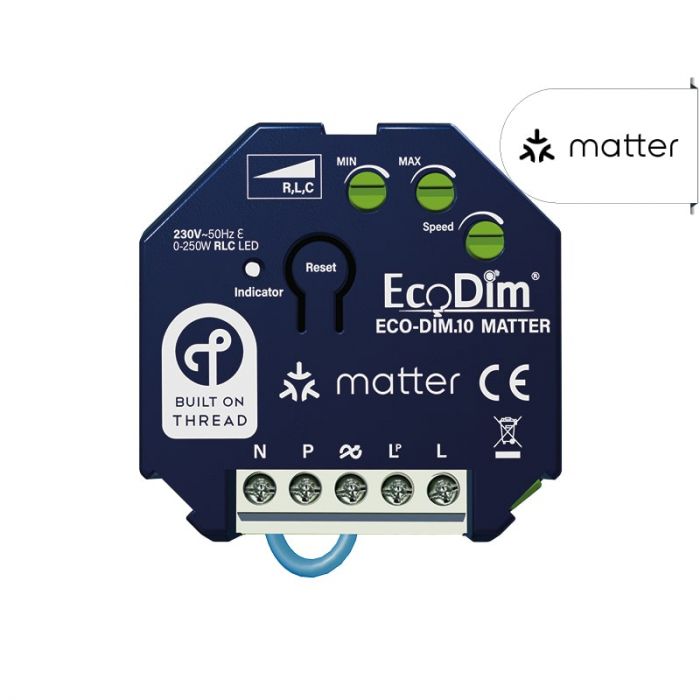

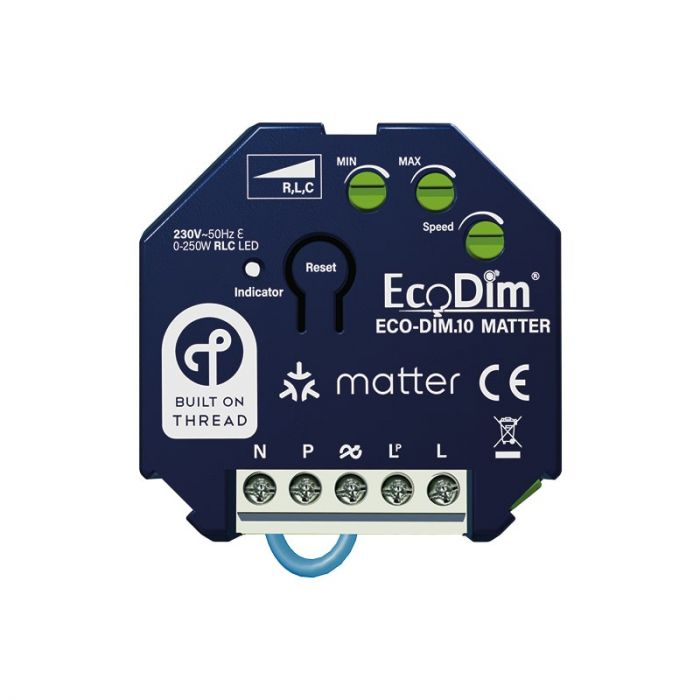

Matter led dimmer module ECO-DIM.10
Op zoek naar een Matter dimmer module? Of gewoon naar een pulsdimmer (waarbij je evt. in de toekomst je “domme” led lampen smart wilt kunnen aansturen)? Dan is deze Matter dimmodule wat voor jou! Met Matter haal je de toekomst van smarthome in huis. Met Matter heb je een product dat altijd geschikt is voor alle welbekende smarthome systemen! Matter is een universeel protocol dat werkt met alle toonaangevende domotica systemen. Het zal de vervanger worden van o.a. Zigbee, Z-Wave, WIFi en Bluetooth.
Deze Matter dimmer kan worden aangesloten middels de normale 2-draads aansluiting, maar het is ook mogelijk om deze met 3 draden (dus met nuldraad) te installeren. De dimmer kan zowel met een normale pulsschakelaar als via Matter ondersteunende domotica bediend worden.
Deze dimmer is ook te bedienen via de spraakassistenten van alle Matter domotica! Zo kan deze spraakgestuurd bedient worden met o.a. Amazon Alexa, Google assistant en Apple Siri.
Daarnaast beschikt de led dimmer over een groot bereik (tot 250W led), uitmuntende dimbaarheid en lichtstabiliteit (MIN én MAX afstelling), kan je zelf de Speed (snelheid van dimmen) instellen en past de module in iedere normale inbouwdoos.
Geschikt voor >90% van alle (normale) dimbare led lampen. Uiteraard ook te gebruiken wanneer je nog geen app of domotica systeem in huis hebt. De dimmer wordt geleverd incl. duidelijke Nederlandse handleiding.
Geschikte led lampen
Met deze Matter inbouw dimmer kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge of fase aansnijding/leading edge).
Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:
- IKEA (m.u.v. Tradfri)
- Philips (m.u.v. Hue)
- Osram
- Megaman
- Sylvania
- Sencys (Praxis)
- Livarno Lux (Lidl)
- Ecobright
Niet geschikt:
- Pharox
- Calex E14, met gedraaid staafje of Gold serie
- Handson
- Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.
Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van de led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kan je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien de lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn. Ook in onze webshop vind je led lampen. Deze werken allemaal op fase afsnijding, dus zijn goed te combineren met deze dimmer module.
Deze ECO-DIM.10 smart led dimmer inbouwmodule fase afsnijding en aansnijding (RLC) is geschikt voor:
- Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
- Led lampen dimbaar op fase aansnijding/leading edge/R,L (max. 250W)
- Energie/Spaarlampen dimbaar (max. 250W)
- Halogeenlampen 230V dimbaar (max. 250W)
- Gloeilampen 230V dimbaar (max. 250W)
- Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)
Niet geschikt voor gebruik i.c.m. kerntrafo's
Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.
Waarom deze Matter dimmer module?
Matter over Thread gecertificeerd
Deze led dimmer is een gecertificeerd Matter over Thread product. De dimmer is voorzien van de Matter 2,4 GHz chip en is geschikt voor bijna alle domotica in de huidige markt. De updates van deze chips gaan automatisch “over the air”, dus je hoeft hier niets voor te doen.
Inbouw
De Matter dimmer module heeft een inbouwdiepte van slechts 19,8mm. Hiermee past het in iedere normale inbouwdoos. Let erop dat wanneer je de dimmermodule onder een pulsschakelaar installeert, je tevens op de inbouwdiepte van de pulsschakelaar let. Dit is van belang om te weten of de totale set in een U40 of U50 inbouwdoos past.
Geschikt voor de meeste domotica/apps
De Matter dimmodule is te gebruiken in combinatie met de meeste domotica/smarthome systemen. Hieronder een aantal app's en controllers waarmee de ECO-DIM.10 dimmer module te combineren is.
- Apple Homekit
- Philips Hue
- IKEA Dirigera
- Google Home
- Google Nest
- Amazon Alexa
- Samsung SmartThings
- Homey
- Eve
- En nog veel meer...
Spraakondersteuning (Via alle Matter ondersteunende spraakassistenten)
Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Home: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”
Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”
Zo makkelijk kan het zijn. De Matter dimmer module werkt perfect met spraakbesturing van Matter ondersteunende spraakassistenten.
In de app die je gebruikt kan je de dimmer een bepaalde naam geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de speaker. Wanneer je deze “naam” gebruikt in de communicatie naar de speaker, zal de desbetreffende dimmer hierop reageren.
Geschikt tot 250W led
De Matter dimmer module heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.
Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.
Geschikt voor alle A-merken pulsdrukkers
De dimmer module is passend onder ieder merk pulsdrukker. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 19.8mm) in jouw inbouwdoos past.
Geschikte merken pulsdrukkers:
Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling
Je kan de Matter led dimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.
Met de potmeter "Speed" kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.
Bescherming tegen overbelasting & stoorsignalen
De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de Matter dimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.
Geschikt voor wissel/hotelschakeling met pulsdrukker
De Matter dimmodule is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.
Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze dimmodule met een bedrade pulsdrukker en op het andere punt alleen een pulsdrukker (maakcontact) zonder module erachter.
Geruisloos dimmen
Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding/RC of fase aansnijding/RL) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!
Soft-start systeem
Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.
Hulp nodig?
Heb je nog vragen over deze kwalitatieve Matter dimmermodule? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!
LET OP:
- Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding:
IKEA LEDARE & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
- Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.
Specificaties
EAN code |
8719322374929
|
---|---|
Merk |
EcoDim
|
Aansluitvermogen LED |
tot 250W
|
Max. aansluitvermogen LED |
250W
|
Aansluiting |
2-draads, 3-draads
|
Artikelnaam fabrikant |
ECO-DIM.10 Matter
|
Dimtechniek |
Fase aan- en afsnijding (RLC)
|
Frequentie |
2,4 GHz
|
Input (volt) |
230V
|
Lengte (mm) |
45,1
|
Breedte (mm) |
45,1
|
Inbouwdiepte (mm) |
19,8
|
IP-waarde |
IP20
|
Keurmerken |
CE, RoHS, TÜV
|
Garantie |
2 jaar
|
Installatie
De inbouw Matter dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.
2-draads aansluiting
Wanneer je de dimmer met een 2-draads aansluiting wilt installeren heb je de fasedraad (vaak bruin) en de schakeldraad (vaak zwart) nodig.
Het schakeldraad plaats je in het aansluitpunt met het golfje en het pijltje. De fasedraad gaat in aansluitpoort “L”.
De Lp en P gaan rechtstreeks naar de pulsdrukker.
3-draads aansluiting
Bij een 3-draads aansluiting gebruik je de nuldraad (vaak blauw) de fasedraad (vaak bruin) en de schakeldraad (vaak zwart).
De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.
De Lp en P gaan rechtstreeks naar de pulsdrukker.
Installatie met pulsschakelaar/ -drukker
De dimmer module is te installeren met een pulsschakelaar.
Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.
Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje. Een eventuele nuldraad (vaak blauw) plaats je in de "3".
Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.
Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
Installatie alleen via de app te bedienen
De Matter slimme module is te installeren en alleen via de app te bedienen.
Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.
Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Een eventuele nuldraad (vaak blauw) plaats je in de "3".
Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.
Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
Wanneer je nog vragen hebt over de installatie in wisselschakeling en/of kruisschakeling neem dan even contact met ons op.
