Busch-Jaeger Tastdimmer Matter 250W | ECO-DIM.10 Matter + Busch-Jaeger pulsdrukker
Niet op voorraad
Productbeschrijving
“Wil jij als eerste de Busch-Jaeger tastdimmer Matter in huis? Schrijf je nu (hierboven) in voor de voorraadnotificatie!”
✓ Matter over Thread gecertificeerd
✓ Geschikt voor meeste Matter domotica
✓ Goedkope Busch-Jaeger tastdimmer (ECO-DIM.10 Matter + Busch-Jaeger pulsdrukker)
✓ 0-250W LED
✓ Optimale dimbaarheid & lichtstabiliteit
✓ MIN, MAX en Speed afstelling
✓ Spraakondersteuning via alle Matter ondersteunende spraakassistenten (o.a. Amazon Alexa, Google Assistant en Apple Siri)
✓ Installatie met bestaande 2 draden (optioneel 3e/nuldraad aansluiten)
✓ Geschikt voor wisselschakeling met pulsdrukker
✓ 1P maakcontact
✓ Soft-start systeem

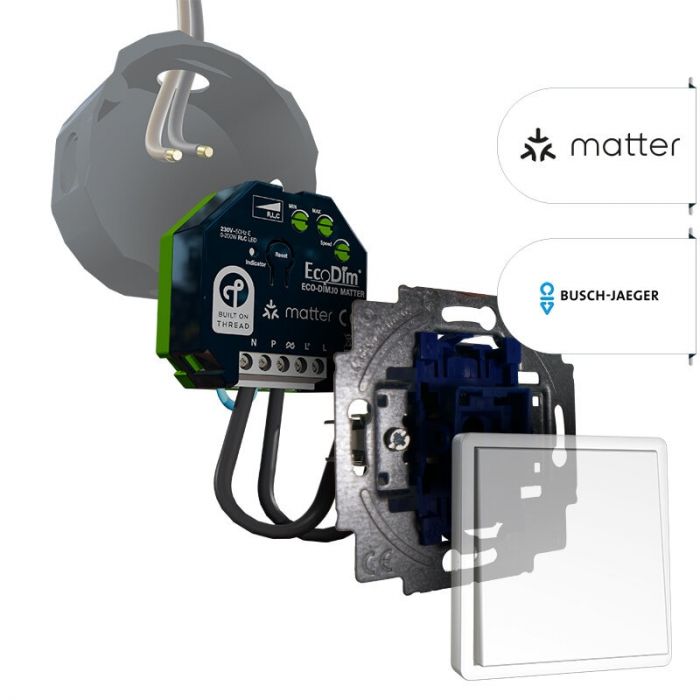

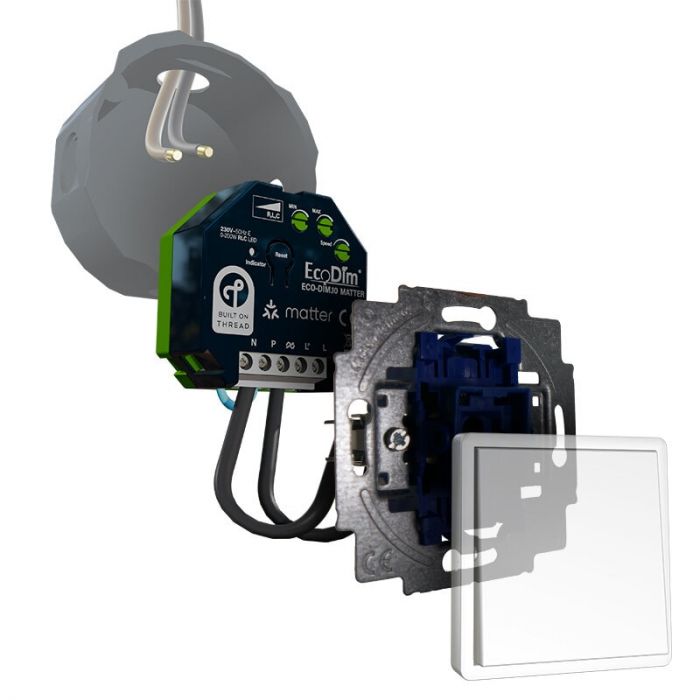

Led dimmer module ECO-DIM.10 Matter + Busch-Jaeger pulsdrukker
Deze tastdimmer bestaat uit de dimmodule ECO-DIM.10 Matter + de Busch-Jaeger pulsdrukker. Hiermee creëer je een Busch-Jaeger tastdimmer Matter. Dit is een goedkoper alternatief dan wanneer je een complete tastdimmer zou kopen. Daarnaast profiteer je van de sublieme dimkwaliteiten van EcoDim, zoals 0-250W LED vermogen, MIN/MAX/Speed afstellingen, kan het zowel 2-draads als 3-draads aangesloten worden, heeft het een kleine inbouwdiepte (geschikt voor U50 inbouwdozen, bij een U40 inbouwdoos kun je kiezen voor de ECO-DIM.07 Matter) en is het geschikt voor beide dimtechnieken fase afsnijding & aansnijding (geschikt voor alle dimbare led lampen). Het enige wat je zelf nog hoeft toe te voegen (elders kopen) is een Busch-Jaeger bedieningswip – in het door jou gewenste design en kleur wat bij de rest van je schakelmateriaal in huis past.
Met Matter haal je de toekomst van smarthome in huis. Met Matter heb je een product dat altijd geschikt is voor alle welbekende smarthome systemen! Matter is een universeel protocol dat werkt met alle toonaangevende domotica systemen. Het zal de vervanger worden van o.a. Zigbee, Z-Wave, WIFi en Bluetooth.
Geschikte led lampen
Met deze Busch-Jaeger tastdimmer Matter kan je jouw ‘domme’ led lampen toch ‘smart’ bedienen. Je hoeft/dient dus géén slimme led lampen op deze led dimmer aan te sluiten, maar simpelweg normale/domme led lampen (werkend op fase afsnijding/trailing edge of fase aansnijding/leading edge).
Geschikte merken led lampen i.c.m. deze led dimmer zijn o.a.:
- IKEA (m.u.v. Tradfri)
- Philips (m.u.v. Hue)
- Osram
- Megaman
- Sylvania
- Sencys (Praxis)
- Livarno Lux (Lidl)
- Ecobright
Niet geschikt:
- Pharox
- Calex E14, met gedraaid staafje of Gold serie
- Handson
- Slimme led lampen, zoals Hue led lampen/Tradfri led lampen, etc.
Heb je led lampen van een ander merk en weet je niet of deze op fase afsnijding (of aansnijding) werken? Neem dan contact op met de leverancier van de led lampen. Indien deze het je niet kan vertellen, neem dan telefonisch of per mail contact met ons op. Uiteraard kan je ook testen of jouw led lampen op deze led dimmer werken. De dimmer kan niet kapot gaan indien de lampen toch op fase aansnijding blijken te werken. Goed om te weten: Zo'n 90% van alle led lampen in NL en BE werken op fase afsnijding. Hiermee heb je dus de juiste dimmer. Retourneren mag binnen 30 dagen, mits de dimmer en verpakking onbeschadigd zijn. Ook in onze webshop vind je led lampen. Deze werken allemaal op fase afsnijding, dus zijn goed te combineren met deze dimmer module.
Deze Busch-Jaeger tastdimmer Matter is geschikt voor:
- Led lampen dimbaar op fase afsnijding/trailing edge/R,C (max. 250W)
- Led lampen dimbaar op fase aansnijding/leading edge/R,L (max. 250W)
- Energie/Spaarlampen dimbaar (max. 250W)
- Halogeenlampen 230V dimbaar (max. 250W)
- Gloeilampen 230V dimbaar (max. 250W)
- Laagspanningslampen met dimbare elektronische trafo, input 230V (max. 250W)
Niet geschikt voor gebruik i.c.m. kerntrafo's
Let op: Plaats nooit een gemixte lading (bijv. combi led en halogeen) op één dimmer.
Waarom deze Matter dimmer module + Busch-Jaeger tastdimmer?
Matter over Thread gecertificeerd
Deze led dimmer is een gecertificeerd Matter over Thread product. De dimmer is voorzien van de Matter 2,4 GHz chip en is geschikt voor bijna alle domotica in de huidige markt. De updates van deze chips gaan automatisch “over the air”, dus je hoeft hier niets voor te doen. Matter is een universeel protocol dat op den duur o.a. Zigbee, WiFi, Z-Wave en Bluetooth moet gaan vervangen.
Inbouw
De Matter dimmer module heeft een inbouwdiepte van slechts 19,8mm. Hiermee past het in iedere normale inbouwdoos. Hiermee past het samen met de Busch-Jaeger pulsdrukker in iedere normale inbouwdoos.
Geschikt voor de meeste domotica/apps
De Matter dimmodule is te gebruiken in combinatie met de meeste domotica/smarthome systemen. Hieronder een aantal app's en controllers waarmee de ECO-DIM.10 dimmer module te combineren is.
- Apple Homekit
- Philips Hue
- IKEA Dirigera
- Google Home
- Google Nest
- Amazon Alexa
- Samsung SmartThings
- Homey
- Eve
- En nog veel meer...
Spraakondersteuning (Via alle Matter ondersteunende spraakassistenten)
Jij: “Hey Google/Alexa, zet EcoDim aan.”
Google Home: “Oké, ik doe EcoDim aan.”
Alexa: “Oké.”
Jij: “Hey Google/Alexa, zet EcoDim op 5%.”
Google Home: “Oké, ik stel de helderheid van EcoDim in op 5%.”
Alexa: “Oké.”
Zo makkelijk kan het zijn. De Matter tastdimmer werkt perfect met spraakbesturing van Matter ondersteunende spraakassistenten.
In de app die je gebruikt kan je de tastdimmer een bepaalde naam geven, bijv. “EcoDim” of “dimmer woonkamer”. Vervolgens kan je deze “naam” gebruiken in de communicatie naar de speaker. Wanneer je deze “naam” gebruikt in de communicatie naar de speaker, zal de desbetreffende dimmer hierop reageren.
Geschikt tot 250W led
De Matter dimmer module heeft een groot bereik tot maar liefst 250W LED. Hiermee kan je dus zowel hele lage vermogens (bijv. 1 led lamp) als een hoog totaalvermogen uitstekend dimmen.
Let erop dat de dimkwaliteit altijd afhankelijk is van zowel de dimbare led lamp/driver en de led dimmer. De led dimmer dient afstelmogelijkheden te hebben. Daarmee zit je met deze dimmer dus goed. De led lamp dient over een kwalitatieve dimbare led driver (onderdeel in de led lamp) te beschikken. Is deze van hoge kwaliteit? Dan kan de led lamp met deze led dimmer helemaal tot 0W terug dimmen.
Geschikt voor alle A-merken pulsdrukkers
De Matter tastdimmer is passend onder ieder merk pulsdrukker. Let erop dat dit wel echt een pulsdrukker met maakcontact is, en geen aan/uitschakelaar. Het enige waar je verder op moet letten is de inbouwdiepte van de pulsdrukker, zodat je weet of het totaalplaatje (pulsdrukker + dimmer module 19.8mm) in jouw inbouwdoos past. In ons assortiment vind je ook Matter tastdimmers van andere merken. Zo kun je het merk schakelmateriaal kiezen dat in jouw huis aanwezig is.
Geschikte merken pulsdrukkers:
Optimale dimbaarheid & lichtstabiliteit / MIN, MAX en Speed afstelling
Je kan de Busch-Jaeger led tastdimmer specifiek op jouw aangesloten led lampen afstellen. Met de MIN potmeter regel je het minimale licht en de stabiliteit in de laagste lichtstand. Met de MAX potmeter stel je de maximale lichtopbrengst en lichtstabiliteit in de hoogste stand in.
Met de potmeter "Speed" kan je instellen hoe snel de led lampen moeten dimmen. Hiermee regel je zelf hoe lang je de pulsdrukker moet inhouden tot deze van 100% naar 0% is gedimd. Hoe je deze instellingen instelt, wordt duidelijk toegelicht in de meegeleverde installatiehandleiding.
Bescherming tegen overbelasting & stoorsignalen
De spanningsafhankelijke weerstand (VDR) beschermt de aangesloten led lampen zo veel mogelijk tegen fluctuaties in het net van buitenaf, zodat de meeste schommelingen in het licht kunnen worden voorkomen. Tevens is de dimmer beschermd tegen oververhitting. Tot slot zorgt de overload protection ervoor dat de Matter dimmer beschermd is tegen overbelasting van de dimmer, zoals een te hoog aangesloten wattage.
Geschikt voor wissel/hotelschakeling met pulsdrukker
De Matter tastdimmer is geschikt voor een wisselschakeling en kruisschakeling met een bedrade pulsdrukker.
Bij een wisselschakeling of kruisschakeling gebruik je op het éne punt deze tastdimmer (ECO-DIM.10 Matter + Busch-Jaeger pulsdrukker) en op het andere punt alleen een pulsdrukker (maakcontact) zonder module erachter.
Geruisloos dimmen
Dankzij de hoge kwaliteit van deze elektronische smart dimmer kunnen alle led lampen (werkend op fase afsnijding/RC of fase aansnijding/RL) geruisloos gedimd worden. Geen zoemende dimmer of led lampen dus!
Soft-start systeem
Het soft-start systeem zorgt ervoor dat de lampen op de laatst gebruikte dimstand aan gezet kunnen worden. Let wel, indien je de lampen lager dan 10% had staan, zal de dimmer de led lampen (bij het opnieuw aanzetten) op 10% aan zetten. Je kan vervolgens handmatig de lampen weer iets verder terug dimmen. Dit is ter voorkoming dat de lampen niet genoeg voeding krijgen om aan te kunnen springen. Bij alles boven de 10% wordt exact dezelfde stand weer gebruikt bij het inschakelen.
Hulp nodig?
Heb je nog vragen over deze kwalitatieve Busch-Jaeger tastdimmer Matter? Bel of mail ons gerust.
Onze specialisten staan je graag te woord!
LET OP:
- Geschikte merken dimbare led lampen met deze led dimmer fase afsnijding & fase aansnijding:
IKEA LEDARE & LUNNOM / Philips / Osram Parathom Advanced, Parathom Pro, Parathom Retrofit en Vintage 1906 / Megaman / Ecobright.
- Het kan voorkomen dat wanneer je de lampen uitschakelt op de max. dimstand en weer aanzet de lampjes afzonderlijk aangaan en dat de lichtstand kort automatisch van 100% naar de door jou ingestelde stand gaat. Het eerste heeft te maken met de dimbare drivers van de lamp. Het tweede met de led dimmer. Dit verschilt per situatie.
Specificaties
EAN code |
8719322375117
|
---|---|
Merk |
Busch-Jaeger
|
Aansluitvermogen LED |
tot 250W
|
Max. aansluitvermogen LED |
250W
|
Aansluiting |
2-draads, 3-draads
|
Artikelnaam fabrikant |
ECO-DIM.10 Matter
|
Dimtechniek |
Fase aan- en afsnijding (RLC)
|
Frequentie |
2,4 GHz
|
Input (volt) |
230V
|
Lengte (mm) |
45,1
|
Breedte (mm) |
45,1
|
Inbouwdiepte (mm) |
19,8
|
IP-waarde |
IP20
|
Keurmerken |
CE, RoHS, TÜV
|
Garantie |
2 jaar
|
Geleverd incl. |
Pulsdrukker
|
Installatie
De Matter inbouw dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.
2-draads aansluiting
Wanneer je de dimmer met een 2-draads aansluiting (fasedraad/vaak bruin en schakeldraad/vaak zwart) wilt installeren, dien je altijd gebruik te maken van de vooraf geïnstalleerde brug (blauwe draad). Deze laat je dus gewoon zitten zoals je deze hebt ontvangen.
Het schakeldraad plaats je in het 2e aansluitpunt (dus bij in het “golfje met pijltje” waar de blauwe draad ook deels in zit). De fasedraad gaat in aansluitpoort “L”.
De Lp en P gaan rechtstreeks naar de pulsdrukker.
3-draads aansluiting
Bij een 3-draads aansluiting (nuldraad/vaak blauw, fasedraad/vaak bruin en schakeldraad/vaak zwart) heb je de vooraf geïnstalleerde brug in de dimmer module niet nodig. Je kunt dus de blauwe bedrading in de dimmer module verwijderen.
De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.
De Lp en P gaan rechtstreeks naar de pulsdrukker.
Installatie met Matter domotica
Bekijk de handleiding voor de instructies m.b.t. koppelen aan je Matter domotica.
Bekijk de handleiding voor het koppelen met Philips Hue.
Installatie met pulsschakelaar/ -drukker
De Matter slimme module is te installeren met een pulsschakelaar.
Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.
Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Wanneer je geen 3e draad (nuldraad) gebruikt, dan dien je het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.
Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.
Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
Installatie alleen via de app te bedienen
De Matter slimme module is te installeren en alleen via de app te bedienen.
Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.
Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2e poort van links). Wanneer je geen 3e draad (nuldraad) gebruikt, dan dien je het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.
Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kun je plaatsen in de connector/aansluitpoort LP en P. Daarna kun je deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en je de dimmermodule met deze schakelaar kunt bedienen.
Stap 4: Zet nu de spanning er weer op. Je kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer je dit hebt ingesteld en het goed werkt, dan kun je alles in de inbouwdoos plaatsen.
Wanneer je nog vragen hebt over de installatie in wisselschakeling en/of kruisschakeling neem dan even contact met ons op.
