Tastdimmers led

Dimmodule + pulsdrukker = goedkope tastdimmer

Onze tastdimmers bestaan uit een dimmodule en een pulsdrukker. Deze twee producten samen creëren een led tastdimmer, ook wel led pulsdimmer of led touch dimmer genoemd. Het grote verschil met een normale tastdimmer is dat deze alternatieven een stuk goedkoper zijn. Het enige wat jij zelf nog elders dient te kopen, is het witte/zwarte plastic afdekmateriaal – ook wel de bedieningswip genoemd. Zo kan jij op een goedkopere manier een tastdimmer kopen én profiteer je van de uitzonderlijke dimkwaliteiten van EcoDim.

Uniek aan deze tastdimmers zijn de kleine inbouwdiepte (geschikt voor alle U50 inbouwdozen), MIN/MAX/Speed afstellingen, de keuze uit 2-draads en 3-draads aansluiting en de geschiktheid voor beide dimtechnieken fase aansnijding & fase afsnijding (hiermee geschikt voor 100% van alle dimbare led lampen).

Bij de keuze voor een tastdimmer kun je ten eerste kiezen uit drie modules:

• Led dimmer module 250W (ECO-DIM.14)
• Zigbee led dimmer module 250W (ECO-DIM.10 Zigbee)
• WiFi led dimmer module 200W (ECO-DIM.10 WiFi)
• Z-Wave led dimmer module 250W (ECO-DIM.10 Z-Wave)
• Matter led dimmer module 200W (ECO-DIM.10 Matter)

Om een led pulsdimmer te creëren combineer je de module met een pulsdrukker. Je kunt een pulsdrukker kiezen van een merk naar keuze:

• Berker pulsdrukker
• JUNG pulsdrukker
• Busch-Jaeger pulsdrukker
• Schneider Merten pulsdrukker
• Gira pulsdrukker
• Niko pulsdrukker
• PEHA pulsdrukker

Op deze pagina zijn de producten al gecombineerd. Zo ben je uiteindelijk goedkoper uit. Wil je een wisselschakeling creëren? Dan kun je altijd een extra pulsdrukker aanschaffen.

Kom je er nog niet uit welke tastdimmer jij nodig hebt? Doe dan onze keuzehulp!

Start keuzehulp: Welke tastdimmer heb ik nodig?

Tastdimmer of Draaidimmer?

Een tastdimmer heeft een aantal verschillen ten opzichte van een draaidimmer. Het grootste verschil zit in de bedieningswijze. Op een draaidimmer bevestig je een ronde druk/draaiknop. Hiermee dim je uiteindelijk jouw lampen. Op een touch dimmer bevestig je uiteindelijk een vierkante bedieningswip. De lampen dim je hiermee door de bedieningswip langer ingedrukt te houden. Waar je uiteindelijk voor kiest is een kwestie van smaak. Je zult hierbij moeten kijken naar wat je het meest handig vindt en wat je het best vindt passen in jouw huis.

Tastdimmer instellen

Alle tastdimmers zijn voorzien van unieke afstelmogelijkheden. Zo hebben deze allemaal MIN & MAX afstellingen. Met deze afstellingen zorg je ervoor dat het licht stabiel blijft in het hoogste en laagste lichtniveau. Daarnaast realiseer je hiermee het optimale dimbereik van jouw lampen. Je stelt deze instellingen af door met een schroevendraaier of spanningszoeker de potmeters te draaien. Daarnaast beschikken ook alle led pulsdimmers over een Speed afstelling. Hiermee stel je de snelheid van het dimmen in. Ook deze instellingen is te bedienen met een schroevendraaier/spanningszoeker. In de handleiding van het product lees je exact hoe je de MIN, MAX en Speed instelt.

Tastdimmer aansluiten

Het aansluiten van een led tastdimmer gaat in twee stappen. Eerst moet je de dimmodule aansluiten. Vervolgens moet je de pulsdrukker aansluiten op de dimmodule. Onderstaand wordt uitgelegd hoe je dit doet.

Ten eerste installeer je de dimmodule. Dit kan zowel 2-draads (zonder nuldraad) als 3-draads (met nuldraad). In beide gevallen plaats je de fasedraad (vaak bruin) in de L poort en de schakeldraad (vaak zwart) in de poort met het golfje en het pijltje. Bij een 3-draads aansluiting sluit je ook de nuldraad (vaak blauw) nog aan op de dimmodule. Deze plaats je in de poort met de 3.

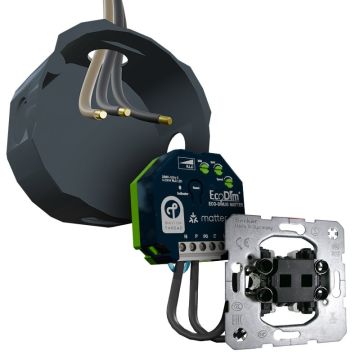

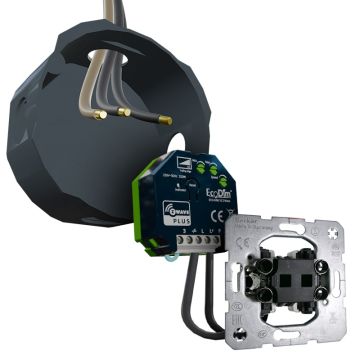

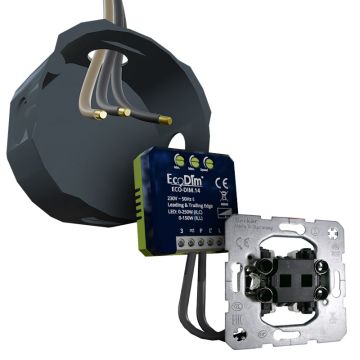

Om de tastdimmer compleet te maken moet je de pulsdrukker aansluiten op de dimmodule. Dit doe je met twee korte zwarte schakeldraden. Je plaats de twee draden in de Lp en de P aansluitpoorten van de dimmodule. De andere uiteinden van de schakeldraden plaats je in de pulsdrukker. De plaatsing van de draden in de pulsdrukker is afhankelijk van het merk. Raadpleeg hiervoor de handleiding of de afbeeldingen op deze site. De pulsdrukker is nu aangesloten op de dimmodule. Je kunt nu een bedieningswip monteren op de pulsdrukker. Vervolgens kun je jouw lampen dimmen met de pulsdimmer.

Heb je nog vragen over onze tastdimmers? Neem gerust contact met ons op!
